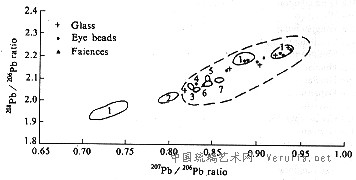

图1　古玻璃饰品铅同位素比值分区
Fig.1　Characteristics of lead isotope ratios of ancient lead artifacts from different places
1——China; 2——Egypt; 3——Greece; 4——Mesopotamia & Iran;5——Japan; 6——England; 7——Spain, Wales, Sardinia

　　根据Brill及美国标准局Barnes,Deal等人1984年发表的数据^［1，2］,取中国古代玻璃铅同位素比值²⁰⁸Pb/²⁰⁶Pb对²⁰⁷Pb/²⁰⁶Pb作图(见图1).图上可分为三个区域，其中左下角的中国区，他们认为是中国云南地区的铅矿的铅同位素比值特征，在右上角的中国的两个区域，其铅同位素比值与西班牙、英格兰、意大利、土耳其、希腊等地有一相当大的距离，由此他们得出了中国与国外的铅矿铅同位素比值有明显区别的结论，国内外学者对此深信不疑.但是，根据我们收集和整理的中国大部分地区铅矿铅同位素比值数据(见表1，2)，发现并没有与Brill所标出的左下角中国区相对应的中国铅矿铅同位素比值 (包括云南及其他西南地区) .中国铅矿铅同位素比值范围一般在²⁰⁸Pb/²⁰⁶Pb=2.0539—2.3002之间，²⁰⁷Pb/²⁰⁶Pb=0.8267—0.9605之间，比Brill所圈定的范围大很多，其中不仅包括右上角中国的两个区域，而且也包括了西班牙、意大利，希腊等部分欧洲地区的铅矿铅同位素比值区(见图1虚线区域). 众所周知，古希腊和古罗马也是文明古国，其历史可以上溯到公元前30—5世纪，古希腊在公元前30—20世纪称为爱琴文化(Aegean civilization)时期，在公元前753年古罗马进入王政时代(period of Rex in Rome)，建成奴隶制大国，此时正是我国春秋(公元前770—476年)时期，因此有必要考证此时期古罗马和希腊能否生产铅玻璃或铅钡玻璃. 从研究古代玻璃的专著中了解到，古罗马玻璃成分、形状、生产年代与中国古玻璃迥然不同，很容易排除中国先秦玻璃来源于古罗马.至于古代希腊，有人认为也可能制造出铅(钡)玻璃，但玻璃中未发现有钡^［10］，所以含铅钡玻璃不可能产于希腊，不过中国古代玻璃也有只含铅不含钡的，如Brill研究的编号为82的黑色耳王当玻璃(年代定为公元前2世纪至公元2世纪)，玻璃含61.9%PbO,27.9%SiO₂,不含钡.因此，除非拿出更具说服力的证据，否则仍不能肯定这些先秦及汉代的铅玻璃来自于希腊.本工作是将Brill及其它著作中测定的铅同位素比值，且年代推断为公元前的中国古代玻璃，与图1的中国区(虚线部分)及中国与希腊重叠部分铅同位素比值进行对比，发现这些玻璃的铅同位素比值都只落在非重叠的中国区部分，而与希腊等地铅矿铅同位素比值差别较大，从而排除这些铅玻璃来源于国外之可能.

表1　我国铅矿床铅同位素比值特征
Table 1　Lead isotope ratios of Chinese lead-deposits

表2　我国部分矿床铅同位素比值特征
Table 2　Lead isotope ratios of some Chinese lead_deposits

Area

　²⁰⁸Pb/²⁰⁶Pb

　²⁰⁷Pb/²⁰⁶Pb

Area

　²⁰⁸Pb/²⁰⁶Pb

　²⁰⁷Pb/²⁰⁶Pb

　　Note: Lead-isotope data are from ref. 3—9.

[1] [2] 下一页
