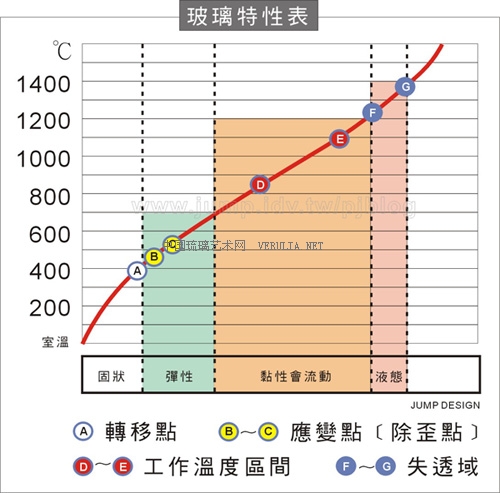

為了讓自己對玻璃的特性有更深的印象，幫助自己思考於是花了一點時間繪製這張表，也希望對玻璃藝術有興趣的人，簡單的了解玻璃，希望它一看就懂，如有錯誤也請大家指正囉！
說明：
轉移點：溫度到達此區溫度時，玻璃由固體要轉變彈性體時相對應溫度，此時玻璃開始膨漲。順便介紹『膨脹係數』，顧名思義是一個係數，是用來計算在一定溫度範圍內，玻璃在一定量溫度變化前後長度變化的量。使用相同膨脹係數的材料，才不容易產生壓應力與張壓力之間的不均衡，而產生破裂。
應變點：應變點（除歪點）指的是玻璃本身並非均勻物質，且熱傳導方向不均勻，使得各方向的身長與收縮不一致而產生變形，此時的溫度稱為應變點。
工作溫度區間：是指一般脫蠟鑄造技法、熱工拉絲等的工作溫度，當然其它加工方法可以拉低到750度c左右。
失透域：玻璃晶體在高溫下長時間使用時，有可能因為玻璃的組成原子沒有足夠的動能可重組成晶體的結構，於是會產生不透明的方石英晶體，即發生所謂的析晶現象，開始時為孤立的白色析晶點，隨著時間的延長，析晶點增多並長大，連成一片，並從表面向內部延伸，使玻璃完全失透，這種現象會讓玻璃易碎。
附：
玻璃溫度概述
(會因成分及添加物不同，有些許不同 )
攝氏450度：徐冷點 。
攝氏600度：玻璃開始有下墜現象 。
攝氏700度：烤彎玻璃、會黏在一起 。
攝氏800度：熔合像麥芽糖一樣、會開始流動 。
攝氏850度：脫蠟鑄造溫度 。
攝氏900度：吹製溫度 。
攝氏1000度：拉絲玻璃(琉璃珠) 。
攝氏1150度：胚心成形 。
攝氏1300度：壓模成形接近水一樣柔軟流動 。
攝氏1450度：熔融點、沸點開始起泡。
|
